AZDelivery 5 x LM2596S DC-DC Netzteil Adapter Step down Modul kompatibel mit Arduino inklusive eBook!

Marke: AZDelivery

Farbe: Blau

Eigenschaften:

• ✔️Eingangsspannung: 4.5-35V
• ✔️Ausgangsspannung (einstellbar): 4-34V
• ✔️Garantierte ROHS-Konformität durch Kauf beim deutschen Händler.
• ✔️Selbstverständlich erhalten Sie beim Kauf durch AZDelivery vollautomatisch und garantiert auch eine Rechnung inkl. MwSt und nach deutschen Standards.

Bindung: Personal Computers

Modellnummer: ASDIOFJ1

Artikelnummer: 5

Einzelheiten: AZDelivery LM2596S DC-DC Netzteil Adapter Step down Modul

Technische Daten

✔️Eingangsspannung: 4.5-35V
✔️Ausgangsspannung (einstellbar): 4-34V
✔️Ausgangsstrom: 2A, kurzzeitig bis 3A (MAX)
✔️Größe: 45 mm x 20 mm x 15 mm / ca. 3 Gramm

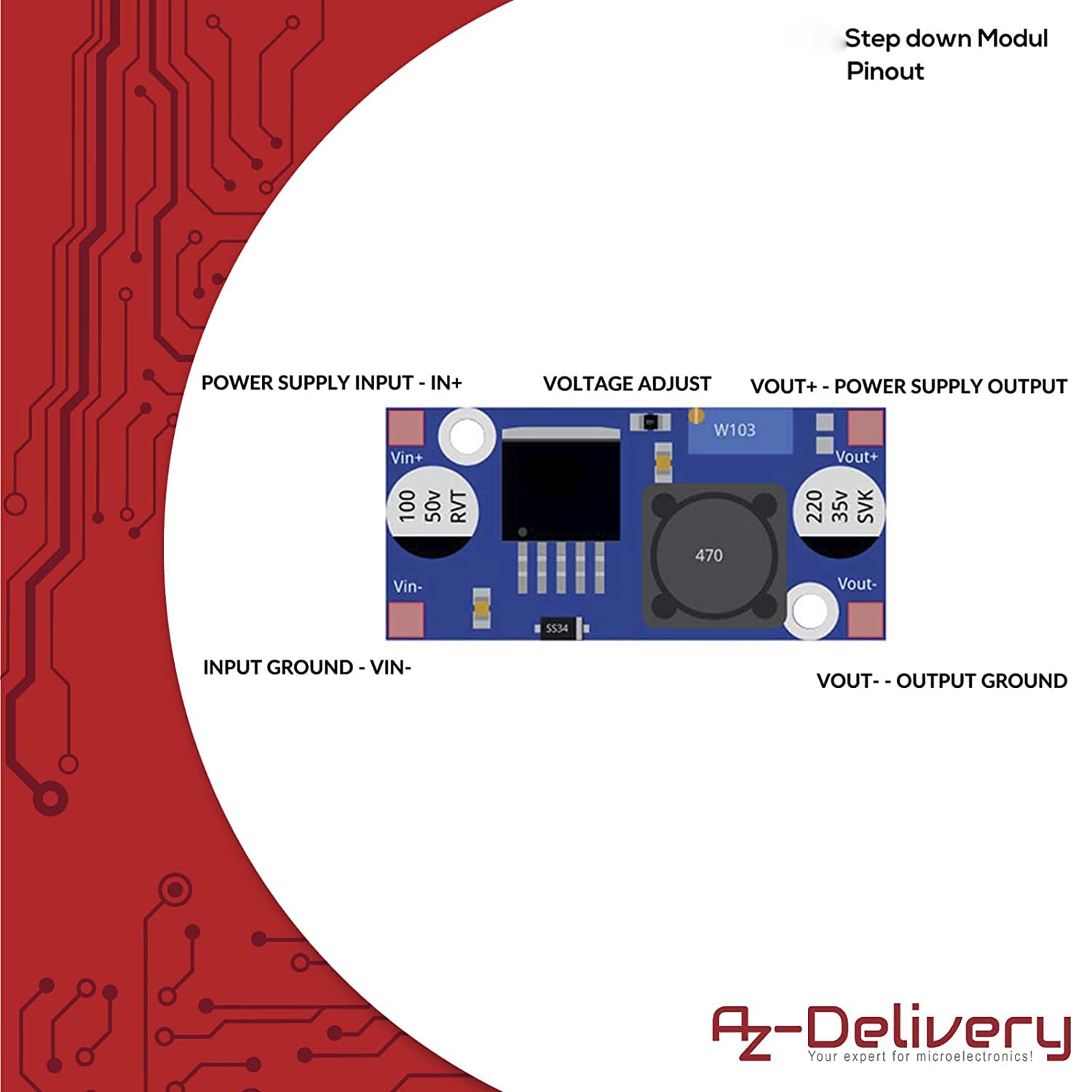

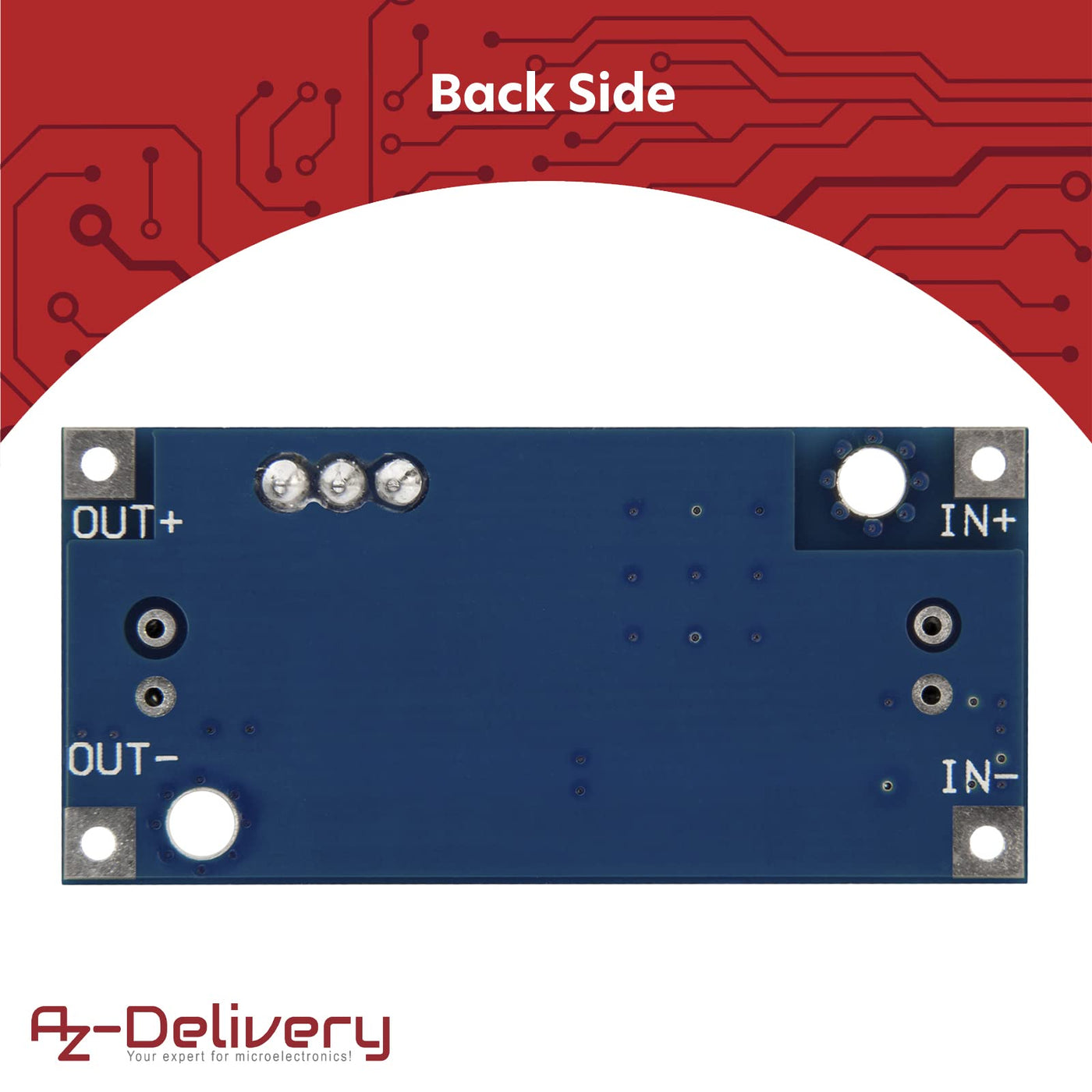

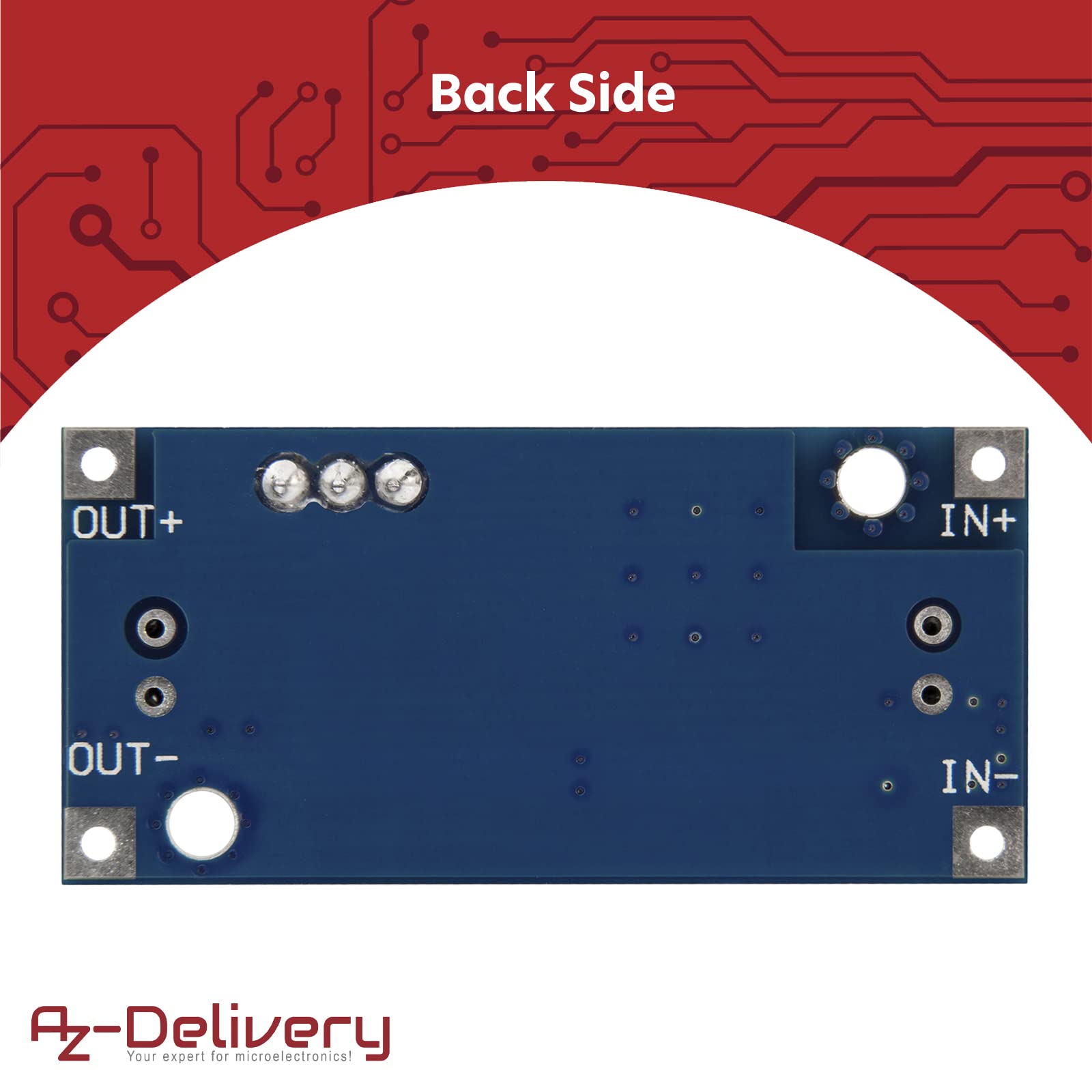

✔️Lötanschlüsse Pin Definition: Eingang an IN+ IN- / Ausgang an OUT+ OUT-
✔️Zul. Umgebungstemperatur: -45° C bis +85° C
✔️Schaltfrequenz ca. 150 kHz
✔️Dynamische Reaktionsgeschwindigkeit 5% 200uS

Anwendung:

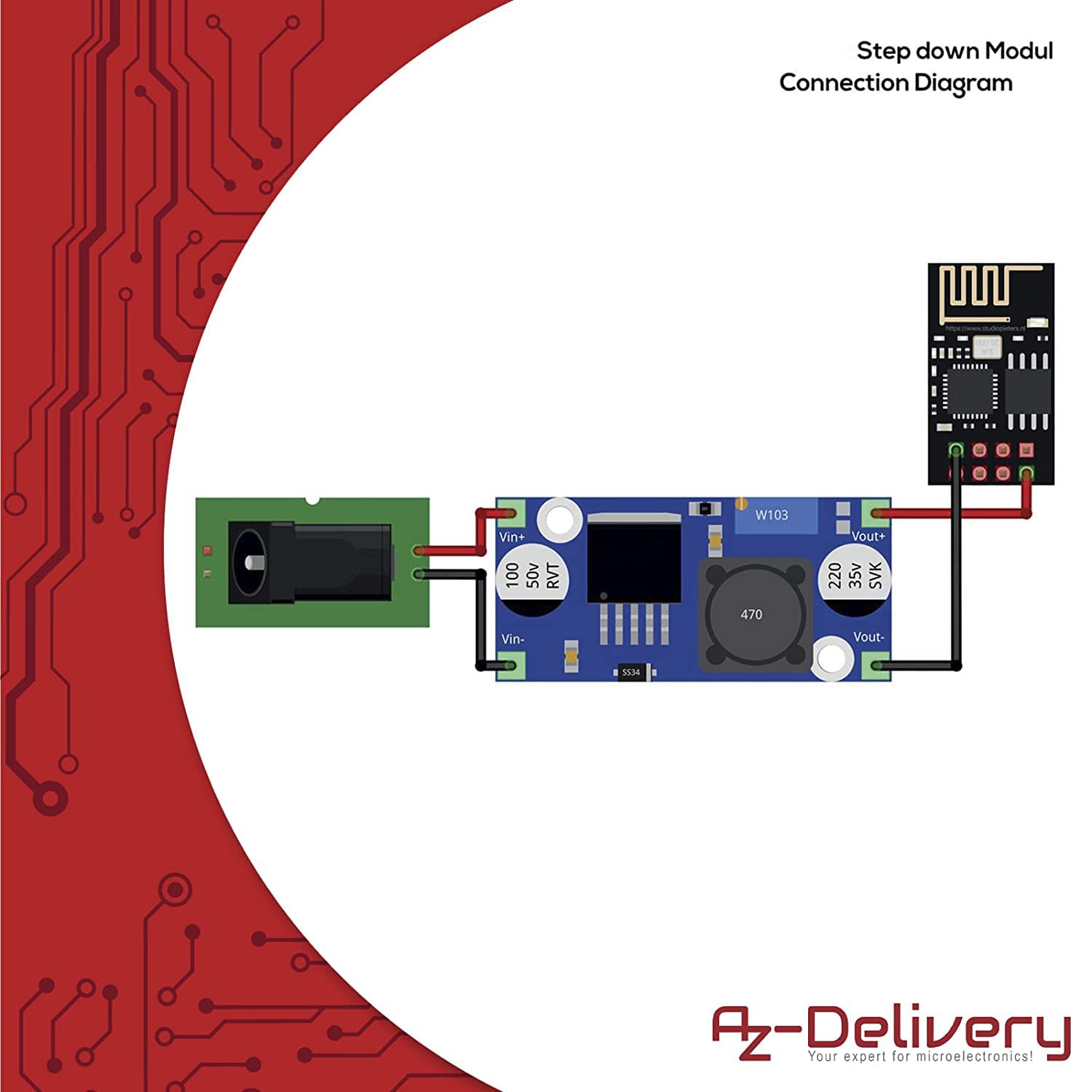

Sie wollen Ihren mit 3,3V betriebenen Controller mobil versorgen, zum Beispiel mit einer 9V Blockbatterie? Kein Problem, wenn Sie den AZDelivery Step-Down Spannungskonverter LM2596 dazwischenschalten. Mit weniger als 8% Verlust ist dieser Wandler sehr effizient und erspart oftmals die unterschiedlichen Energiequellen, um Ihre Geräte mit Energie versorgen zu können. Bestimmen Sie einfach und analog über den Drehwiderstand die gewünschte Ausgangsspannung. Beachten Sie dabei, dass diese mindesten 2V niedriger sein muss, als die eingehende Spannung. Bei Stromstärken von über 1 A am Ausgang oder 10V Spannungsdifferenz empfehlen wir den Einsatz eines Kühlkörpers. Diese erwerben Sie auch bei AZDelivery.
Der Vorteil eines LM2596S Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.

EAN: 4260581551537

Paketmaße: 5.6 x 3.9 x 1.3 inches
